觸控面板 TOUCH PANEL

觸控面板(Touch Panel)於20世紀70年代在美國為軍事目的而開發,並已發展到各種應用。它在過去起著輔助作用,現在已成為關鍵部件之一,甚至將向綜合產業的方向發展。 其優勢在於提供了最直接、最快速、最有效的人機交流方式,消除了傳統計算機操作方式的複雜障礙,使用戶在面對各種計算機、通信產品以及各種操作系統和應用軟體時,能以最簡單的方式達到信息使用的最高滿意度。觸控面板的應用範圍相當廣泛,包括:可攜式之資訊、消費性電子及通訊產品:如PDA、平板電腦、數位攝影機、資訊家電、3G手機等;金融或商業用途:如提款機、銷售系統、遠端視訊會議、電話終端機系統;工業用途:如工廠自動化控制系統、中央監控系統、工作站作業系統;公共資訊用途:如機場、車站或商場的導覽服務、簡報說明及資料查詢等。

觸控面板

觸控面板 (TOUCH PANEL) 原理

典型的電阻式觸控面板 (Touch Panel) 由三層組成:頂層和底層塗有透明的導電薄膜,如ITO(Indium Tin Oxide),兩層之間有間隔點(dot),通常印在底層,以防止兩層ITO接觸。 電阻式觸控面板工作原理是用電壓降的方式來找座標軸,X軸和 Y軸各由一對0∼5V的電壓來驅動,當觸控面板螢幕被被按下時,傳導層和電阻金屬層接觸,上下迴路被導通,而會產生電壓降,而控制器則會算出電壓降所佔的比例然後更進一步算出座標軸,進而達到定位的目地。電阻式觸控面板 (TOUCH PANEL) 依照性能和普遍性來說主要可區分為四線式和五線式,四線電阻式線路 X,Y 軸分別分布在 ITO Film和 ITO Glass,當 ITO Film被嚴重刮傷時將會形成斷路,而造成觸控面板無法動作。五線式是四線式觸控面板的改良型,整個電場均勻的建立在 ITO Glass,上層 ITO Film 純粹為一導體,所以當 ITO Film 遭到刮傷時只有該處無法使用其他部分依然可以動作,但是假使傷及下層 ITO Glass依然會動作

觸控面板種類

Types of Resistive TOUCH PANEL

  • 矩陣(數位)式觸控面板 panels: the 4-wire touch panel & 5-wire.

  • Matrix resistive touch panels: a digital resistive.

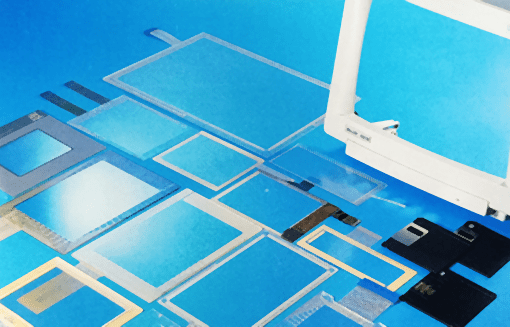

力群電子,作為一個專業的電阻式觸摸屏製造商,我們生產各種尺寸的電阻式觸摸屏,滿足各種機器設備。

觸控面版組合

觸控面板(TOUCH PANEL) + 軟板FPC + 薄膜開關(MEMBRANE SWITCH)

觸控面板+薄膜開關+軟板
TOUCH PANEL+fpc double

品質認證

 觸控面板規格



  Analog  4 wire & 5 wire type

   Matrix type

Analog  4 wire & 5 wire typeMatrix type

   ♦

Dimensions and Thickness: ITO Film 0.125, 0.178, 0.188mm

                                                         ITO Glass 0.55, 0.7,1.1, 1.8, 2.0,.2

   ♦

Structure; Film to Film, Film to Glass, Film to Film with Plastic Back Board

   ♦

Transparency: 75% — 80%

   ♦

Surface Texture: Polished or anti-glare

   ♦

Surface Hardness : 3H with hard coatings for surface protection

  ♦

Actuation Force Range : 2 –4 oz Typical

   ♦

Current and Voltage Rating : DC 5V, 12mA

   ♦

Linearity : 1 to 3%

   ♦

Isolation Resistance : > 50 Mega ohm, at 25V DC.

   ♦

Service Durability: >3 million cycles(Tip R3,Load:300g,Silicone RubberHardness:60)
,or> 1mllion cycles(Pen Tip: ro.8, Load 250g)

   ♦

Operating Temperature : 0 °C – +75°C

   ♦

Storage Temperature: -40°C – +90°C

   ♦

Operating Humidity: 60°C, 90% R.H. 240 Hours

   ♦

Flat Surface and Curved Surface both are available.

   ♦

Back plate for the stiffener can be transparent polycarbonate, Glass and harden glass.

   ♦

Back lighting also can be design on Your production

 Standard Products

Size

Active Area

View Area

Outside Dimension

3.8″

55.4 X 63.4mm

58.4 X 65.9mm

63.4 X 73.4mm

5.7″

83.9X 113.4mm

86.9 X 115.9mm

91.9 X 123.4mm

6.1″

90 X 121.4mm

93 X 123.9mm

98 X 131.4mm

10.4″

155.5 X 208.9mm

158.5 X 211.4mm

163.5 X 218.9mm

15.1″

227.1 X 304.3mm

230 X 304.3mm

235.1 X 314.3mm
